在我們實際設計中，可能需要轉換一些以前用CAD繪制的圖紙，這部分圖紙里的導線沒有任何導線信息，如何將他們轉換成ACE識別的導線類型呢?
其實軟件已經充分考利到用戶的需求，在轉換工具選項卡的工具選項板可以找到對應的工具進行轉換！
步驟：
1、切換工作空間為ACADE二維草圖與注釋工作空間（若你的是經典工作空間的話）

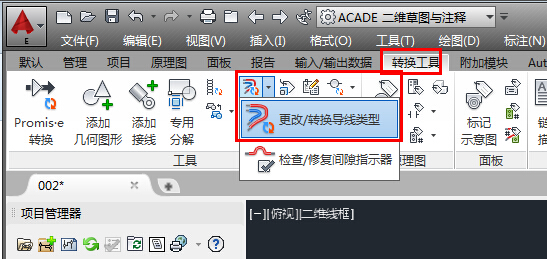

2、切換到“轉換工具選項卡”
3、找到“更改/轉換導線類型”命令

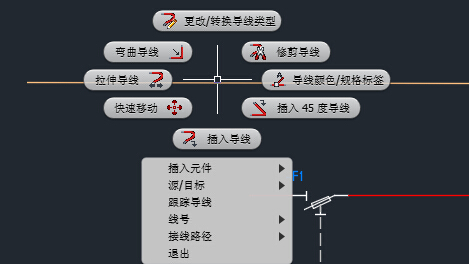

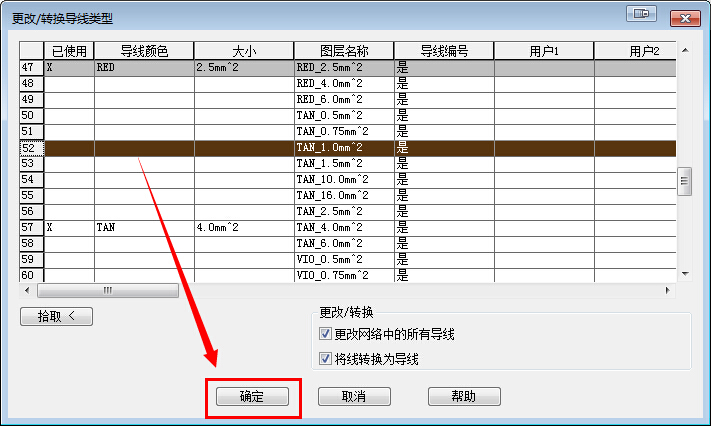

4、選擇導線類型

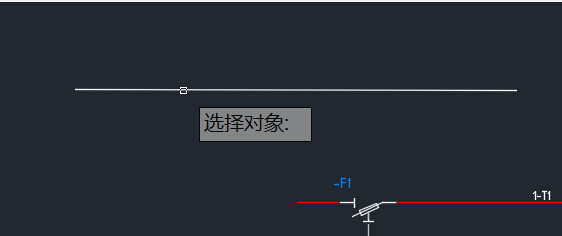

5、選擇需要轉換的直線....
6、完成轉換查看轉換后的導線
