2024年10月1日，由廣聯達科技股份有限公司承建的福建省建筑工程施工圖數字化審查系統BIM施工圖審查模塊上線并試運行。

本系統在原有二維圖紙全過程審查和監管的基礎上，成功增加了 BIM 審查（智能審查+人工復核）的強大能力，全力探索基于 BIM 的全過程、全要素、全參與方的施工圖二三維聯合審查和監管新模式。

建設系統圍繞 “三化兩端一協同” 展開，以數字化、在線化、智能化為目標，致力于打造多方協同的 BIM 圖審系統。在建設思路方面，以雙輪驅動 BIM 設計業務發展為導向，明確 BIM 施工圖審查的具體業務需求；以國產化技術進行有序開發為基礎，選擇關鍵技術進行系統開發。

01

開發桌面端輔助申報工具

設計單位在申報BIM模型前，可以采用桌面端工具進行檢查，從而實現模型構件命名規范、系統配色、構件完整性等一鍵一查，從而保證BIM模型建模精度和質量。

圖（1） 桌面端輔助申報工具

03

開發圖紙與模型相符性核查功能

通過對二維圖紙與三維BIM模型視圖進行疊圖對比，智能識別模型與圖紙不一致的內容并進行提醒，進一步確保模型和圖紙的相符性，促進模型向施工環節流轉。

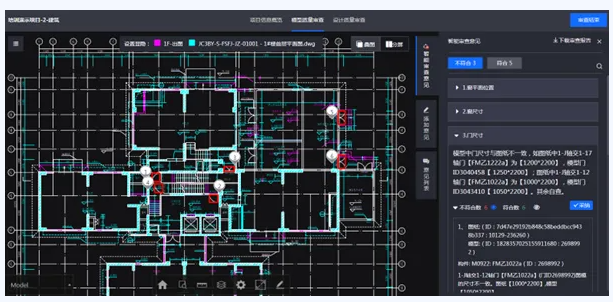

圖（2） 圖模相符性核查

04

開發規范條文智能審查功能

圖審系統構建了BIM智能審查引擎，通過對高價值、高復用、高頻易錯的103條規范條文進行解構并轉換為計算機語言，實現規范條文的智能審查，一鍵生成智能審查意見，輔助審圖專家，并且，BIM審查出來的結果會反襯到二維圖紙，從而提高審查效率和準確性。

圖（3）BIM審查意反襯到二維圖紙進行聯動審查

05

搭建多方協同工作平臺

支撐設計師、審查師在同一平臺上進行實時交互和共享信息，支持同一項目在不同時期版本的模型進行直觀對比，并且系統會自動提示模型的增、刪、改情況，從而進行進一步優化和提升BIM模型的設計質量。

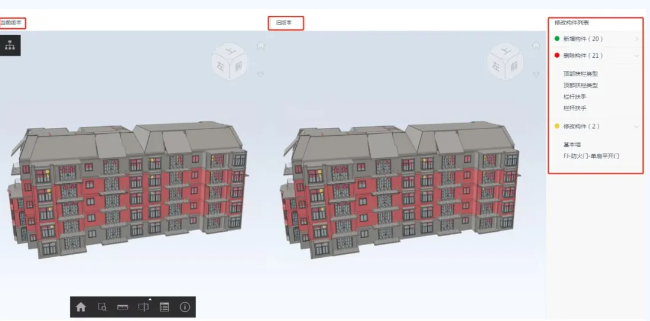

圖（4） BIM模型變更比對展示
