BIM5D教程 | Revit軟件的鋼筋布置指南

發布于:2024-12-19 16:10:01

BIM中文網

更多

Revit軟件是一種專業的建筑信息模型(BIM)工具,被廣泛應用于鋼筋布置和設計。鋼筋布置在建筑結構中起著至關重要的作用,因為它確定了結構的穩定性和強度。以下是使用Revit軟件進行鋼筋布置的指南。

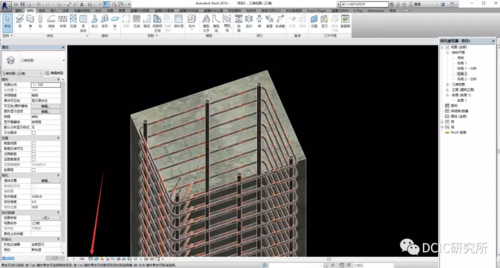

Revit軟件的鋼筋布置指南 - BIM,Reivt中文網

1. 創建結構模型:在Revit軟件中,首先需要創建建筑結構的模型。可以使用繪圖工具繪制墻壁、柱子、梁和樓板等結構元素,并使用Revit的建模功能來精確定義它們的幾何形狀和尺寸。

2. 定義結構類型和材料:在Revit軟件中,需要定義鋼筋的類型和材料??梢詮膸齑嬷羞x擇不同的鋼筋截面形狀和尺寸,并將其應用于結構元素。還可以為不同的結構元素定義不同的鋼筋材料,以滿足特定的設計要求。

3. 設置鋼筋布置規則:使用Revit軟件可以設置鋼筋布置的規則和約束??梢远x鋼筋的最小和最大間距、覆蓋深度、轉角要求等。還可以指定鋼筋的對角布置、交叉布置或環形布置等特殊要求。

4. 自動生成鋼筋:Revit軟件具有強大的自動化功能,可以根據結構模型和布置規則自動生成鋼筋。在執行自動布置之前,需要根據需要進行一些參數設置,例如鋼筋間距、覆蓋深度和最小彎曲半徑等。

5. 手動調整鋼筋:在自動生成鋼筋后,還可以進行手動調整。Revit軟件提供了各種編輯工具,可以輕松地修改鋼筋的位置、長度和方向。還可以添加額外的鋼筋或刪除不需要的鋼筋。

6. 分析和優化布局:Revit軟件不僅可以幫助生成鋼筋布置,還可以進行結構分析和優化。可以使用Revit的分析工具來評估結構的性能,并基于結果對鋼筋布置進行調整和優化。

7. 生成施工圖:一旦鋼筋布置完成,Revit軟件可以生成詳細的施工圖。這些施工圖包括鋼筋的數量、尺寸和細節,以及與其他結構元素的連接細節。這些施工圖可以與施工人員共享,用于實際施工。

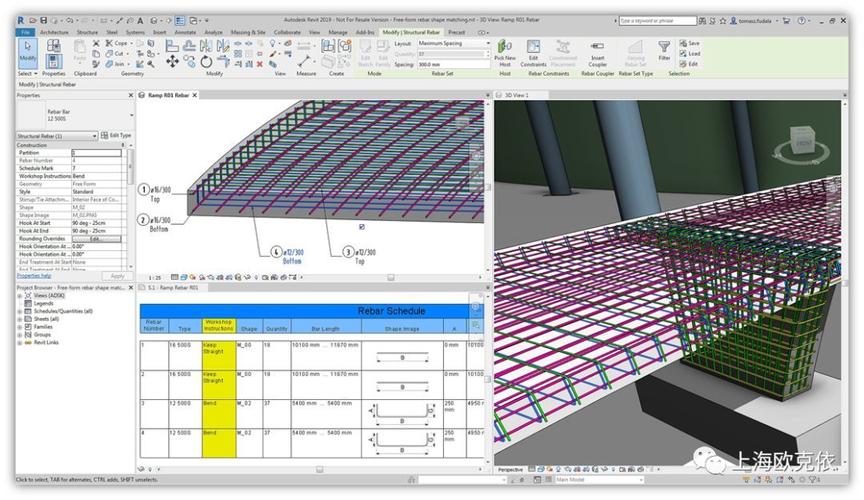

Revit軟件的鋼筋布置指南 - BIM,Reivt中文網

總的來說,Revit軟件是一種強大的工具,可以幫助建筑師和結構工程師進行高效、準確的鋼筋布置。通過遵循上述指南,可以在Revit軟件中輕松地創建、修改和優化鋼筋布置,并生成詳細的施工圖。
