如何繪制獨立基礎的BIM模型
獨立基礎是建筑物的一部分，用于承載建筑的重量和分散地將其傳遞到地面。在BIM（建筑信息模型）中繪制獨立基礎可以幫助建筑師和工程師更好地理解和分析建筑物的結構。以下是一些關鍵步驟，可以幫助您繪制獨立基礎的BIM模型。
1.收集信息：首先，您需要收集與獨立基礎相關的信息，包括基礎的尺寸，材料和建筑物的類型。這可以通過查看設計圖紙，與設計師交流或進行現場測量來完成。
2.選擇合適的BIM軟件：根據您的個人或團隊的偏好，選擇一種適用于繪制獨立基礎的BIM軟件。一些常用的BIM軟件包括Revit、AutoCAD和Archicad。
3.創建建筑模型：使用所選的BIM軟件，創建建筑的整體模型。這將包括建筑物的墻壁，樓層和其他結構元素。

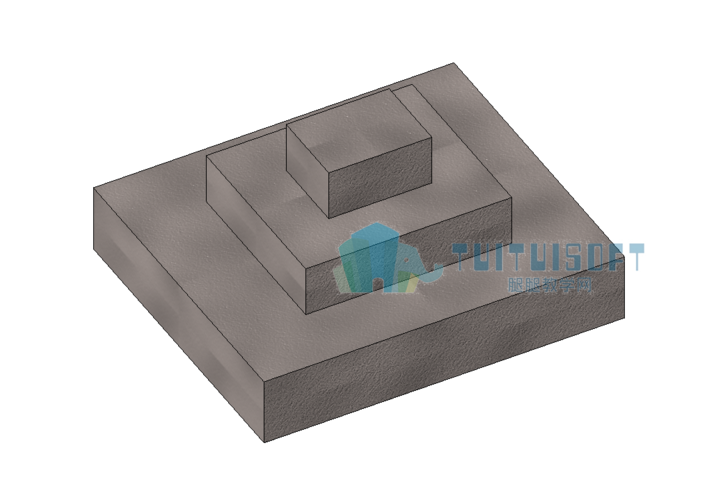

4.添加獨立基礎：在建筑模型中添加獨立基礎的幾何形狀。您可以使用BIM軟件的繪圖工具來創建基礎的平面和剖面視圖。
5.定義材料和屬性：將正確的材料和屬性分配給獨立基礎模型。這可以幫助您更好地模擬建筑物的物理行為和性能。
6.進行結構分析：使用BIM軟件的結構分析功能，對獨立基礎模型進行分析。這將幫助您確定基礎是否足夠強大，以承載建筑物的重量。
7.改進和優化模型：根據分析結果，對獨立基礎模型進行必要的修改和優化。這可能包括增加或減少材料的厚度，調整基礎的形狀等。
8.添加細節和注釋：最后，根據需要，添加獨立基礎的細節和注釋。這將幫助其他人更好地理解模型，并在實踐中實施建筑工程。
總之，繪制獨立基礎的BIM模型需要收集信息，選擇合適的BIM軟件，創建建筑模型，添加基礎，定義材料和屬性，進行結構分析，改進和優化模型，以及添加細節和注釋。通過這些步驟，您可以更好地理解和分析建筑物的基礎結構，并在設計和施工中提供有用的指導。
