文章源自公眾號:五味雜陳and快樂無處不在
在revit學習中,一些重復性的工作會影響工作效率,明明可以十來分鐘結束,卻要干上幾天,這就體現出了編程的好處。Revit有自己的API,對于一些新手來說,Revit提供的SDK安裝都有問題,更別說使用Revit API進行編程。隨著DYNAMO的誕生,以其可視化編程的形式,塊與塊之間的趣味鏈接,上手快,容易學的優勢很快贏得了初學者的喜好。接下來,我將使用DYNAMO進行軸網的繪制。

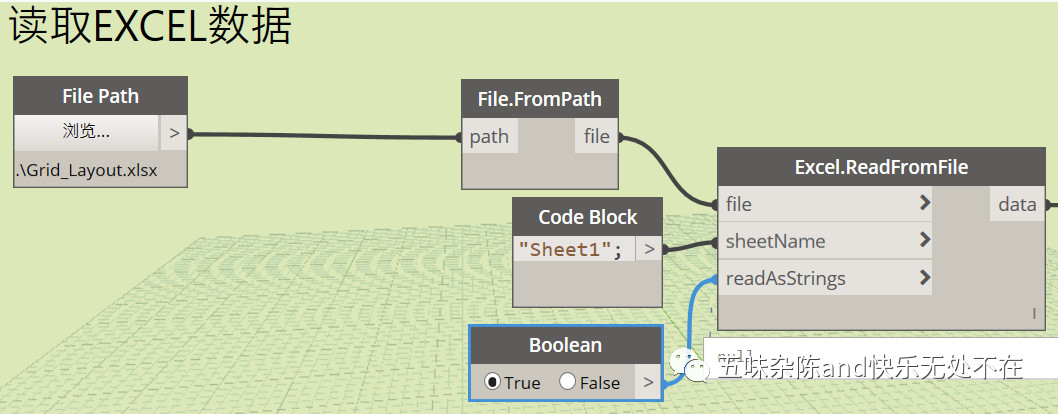

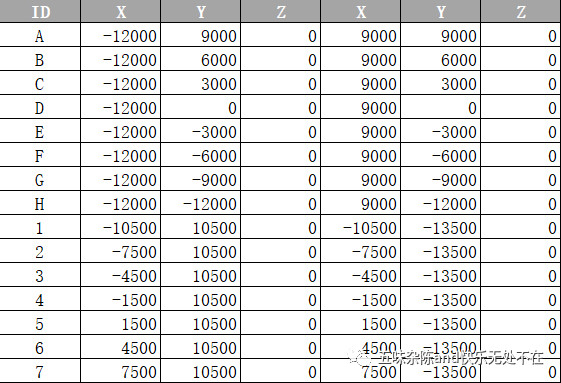

第一步:繪制Excel表格,填寫軸網始終點坐標并讀取Excel 數據,這步操作想必剛上手的朋友并不陌生。值得注意的一點,Sheetname這個輸入?yún)?shù)在Code Block中是加引號的,是字符型參數。
第二步:就是刪除沒必要Excel數據,得到有用的數據生成軸網。

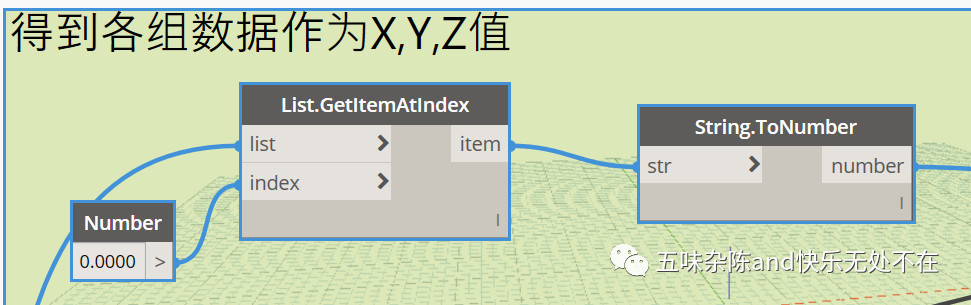

第三步:得到提取出來的各組數據作為X,Y,Z值,通過獲得X,Y,Z值我們來確定我們軸網的相對位置。

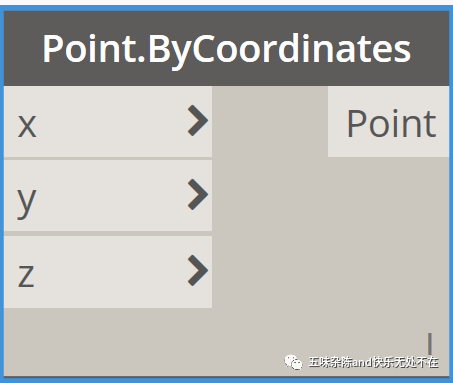

第四步:組成起始點的終止點坐標,這樣我們可以對起始,終止點進行連接。
第五步:生成軸網。
我們用節點進行軸網的收尾相連。

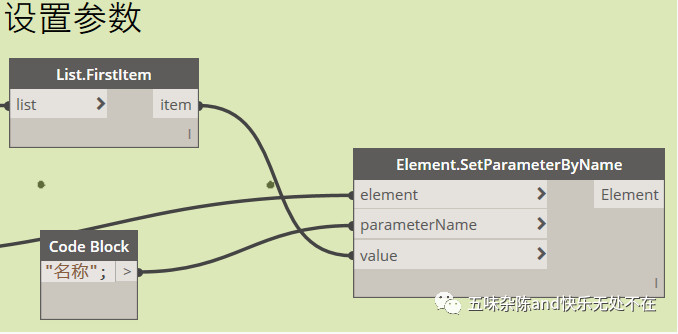

第六步:將名稱參數設置好,即標頭圈里面的文字。

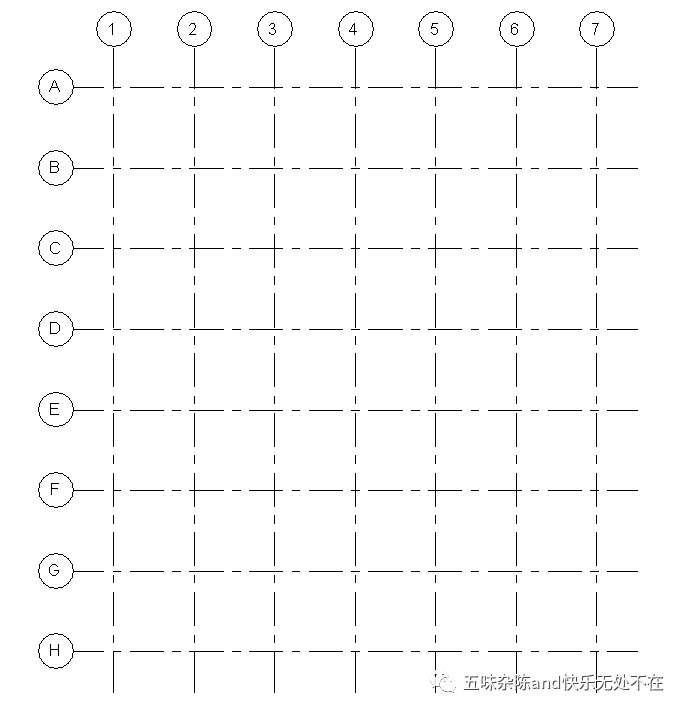

最后在Revit中的效果:
本文版權歸腿腿教學網及原創作者所有,未經授權,謝絕轉載。
