    前言

    目前絕大部分地形主要以“等高線”、“高程點”兩種數據類型的CAD圖面提供，而這兩種數據類型中等高線提供的數據精度會比高程點更高。

    鄰居：為什么說等高線的精度更高？

    老王：因?yàn)榈雀呔€上即使是直線也會有很多高程點，所以我們必須對等高線上的點進行優化，刪除掉多余的高程點。

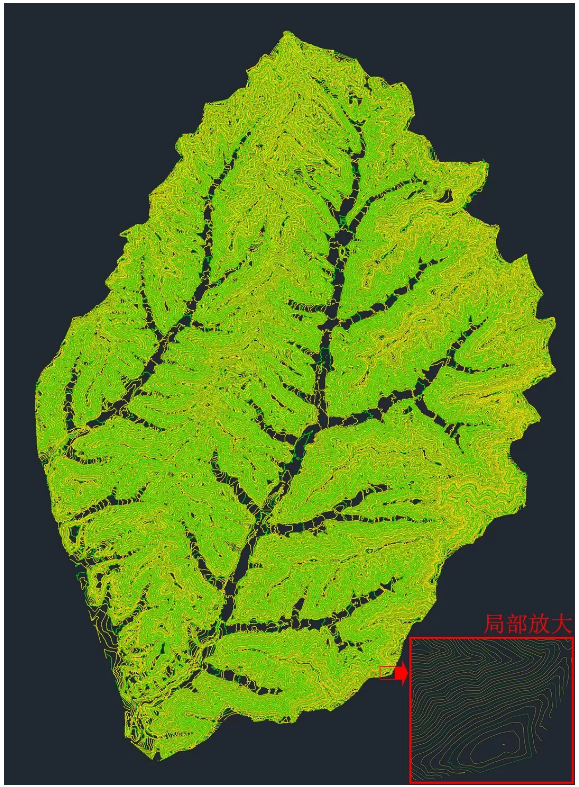

    等高線·類型

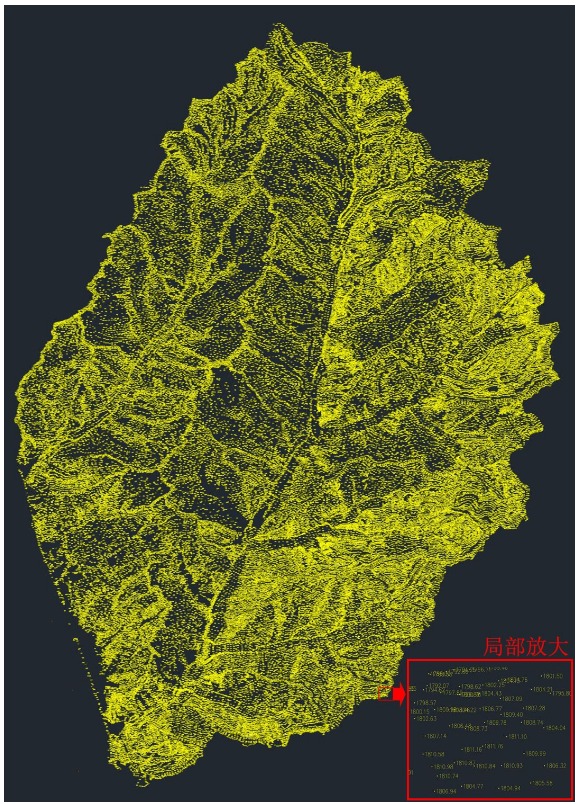

    高程點·類型

    項目概況

    地形面積 13.55平方公里（1355公頃）

    等高線數量 2017條

    等高線上點數量  6454018點

    難點

    每條等高線上高程點數量都很龐大，有的單條等高線上就有65000個高程點。

    如果用傳統的方式獲取和生成模型，無疑會給電腦設備帶來巨大的荷載問題，有的軟件根本無法支撐高程點數量如此龐大的地形模型。

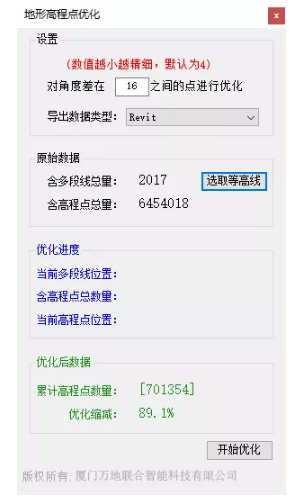

    提取工具

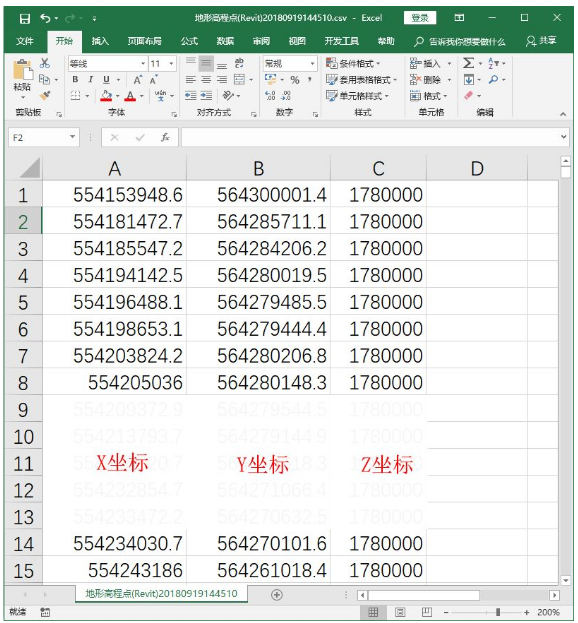

    導出高程點

    文檔格式  CSV(逗號分隔)(*.csv)

    數據格式 X+Y+Z

    數據單位 毫米

    通過Dynamo導入Revit

    創建地形

    1.通過“Data.ImportCSV”讀取*.csv文件數據；

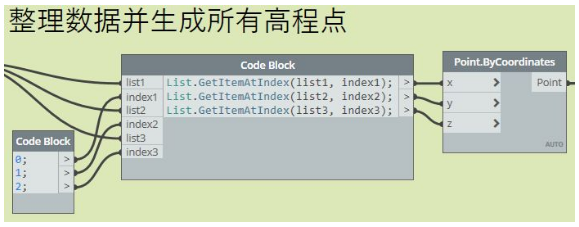

    2.處理*.csv文件數據中每行的XYZ坐標值，并合并成新的高程點數列(Point)；

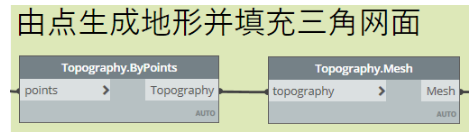

    3.使用“Topography.ByPoints”將高程點數列轉換為“Topography類型”，再用“Topography.Mesh”獲取并顯示出地形上的三角網面（到此Revit中即可顯示出地形）。

    創建等高線

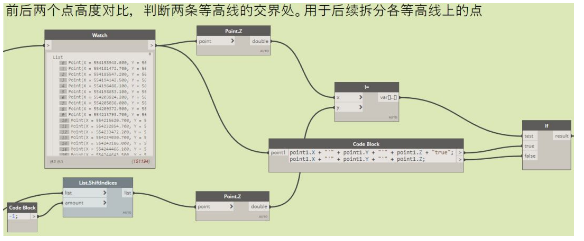

    1.通過算法判斷拆開獲取每條等高線上的點，用于生成等高線；

    2.使用“NurbsCurve.ByControlPoints”將以上生成的點轉成“NurbsCurve類型”；

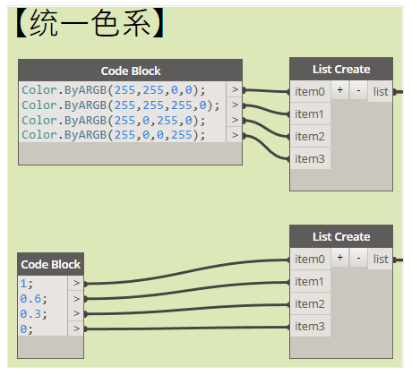

    3.設置不同高程值所有覆蓋的顏色范圍值；

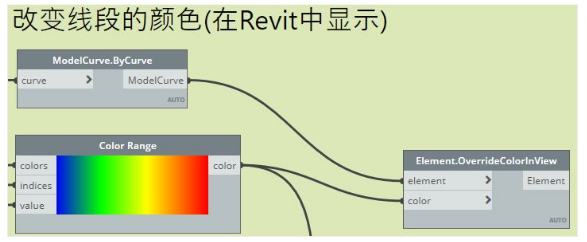

    4.使用“GeometryColor.ByGeometryColor”將每條等高線根據不同的標高覆蓋不同的顏色。

    創建高程點族實例

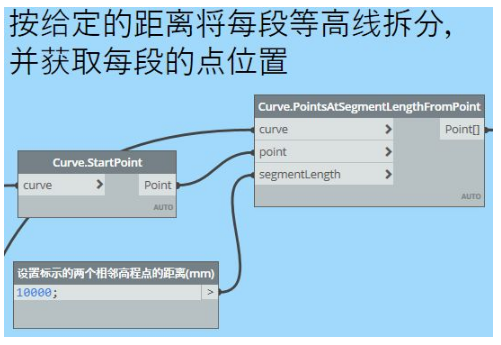

    1.使用“Curve.PointsAtSegmentLengthFromPoint”將每條等高線按10米一段進行拆分，并獲取拆分位置點坐標；

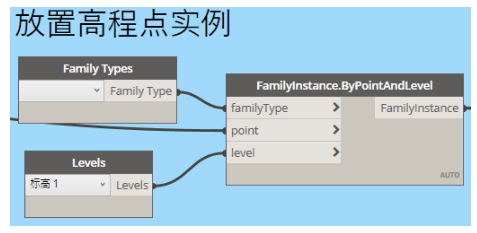

    2.使用“FamilyInstance.ByPointAndLevel”在Revit中將每個拆分點坐標處放置高程點族實例；

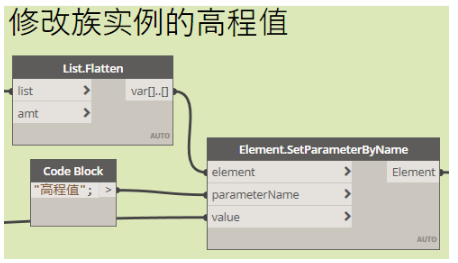

    3.使用“Element.SetParameterByName”將每個高程點族實例改為對應的高程值；

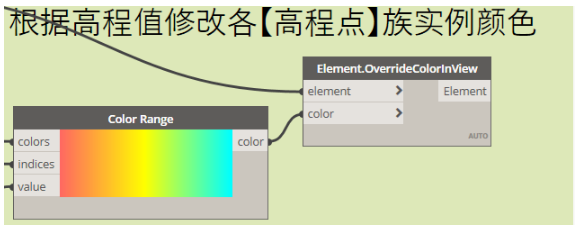

    4.使用“Element.OverrideColorInView”將每個高程點族實例根據不同的標高覆蓋不同的顏色。

    運行Dynamo

    分別測試以下兩種數量的地形:

    整體地形高程點數量：701354點

    （預計1.5小時）

    局部地形高程點數量：151194點

    （預計0.5小時）

    具體運算時間電腦配置而定。

    很長一段時間過后

    生成效果

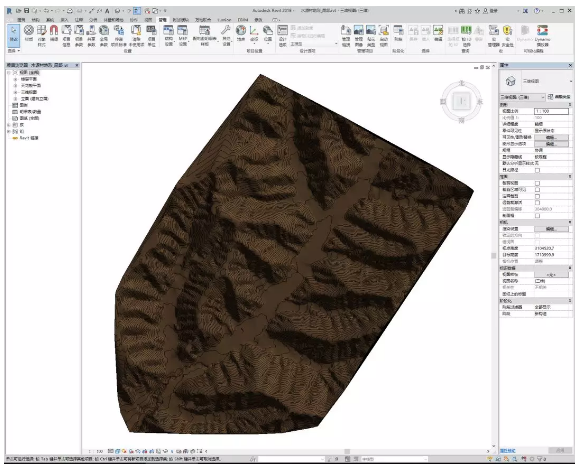

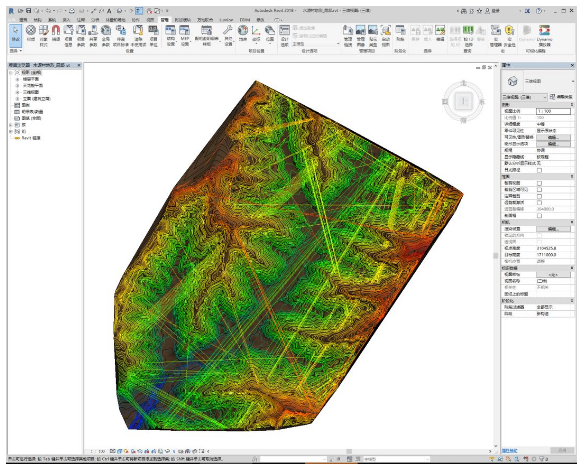

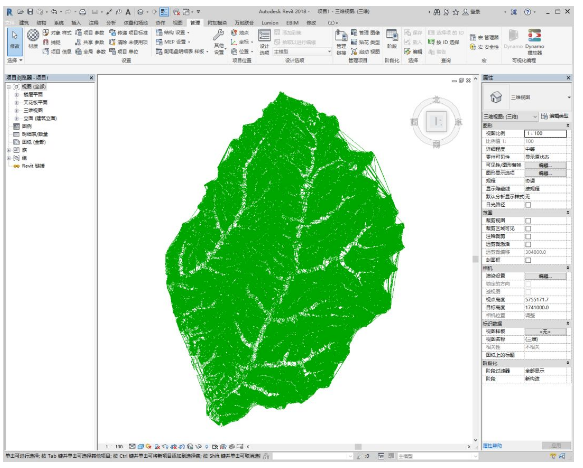

    整體效果

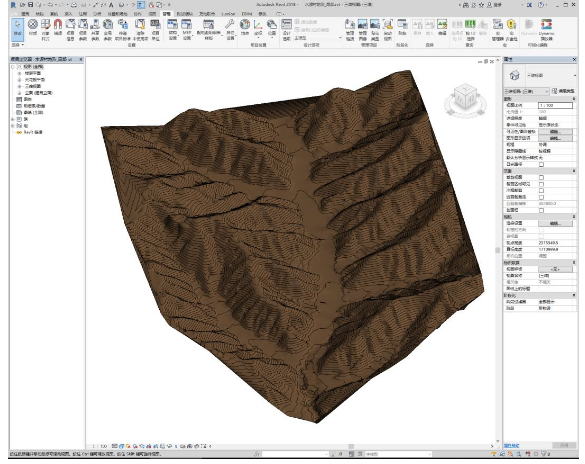

    局部·常規色

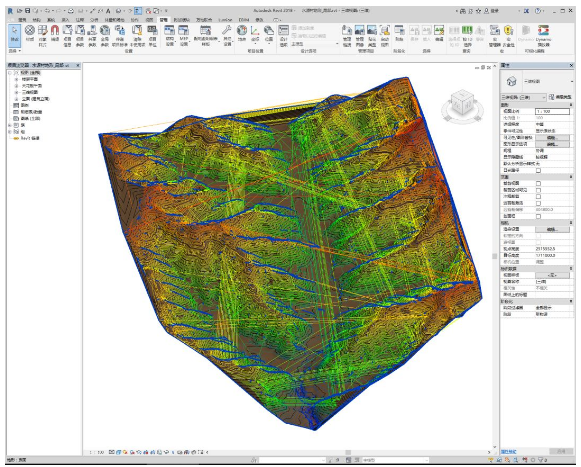

    局部·彩色

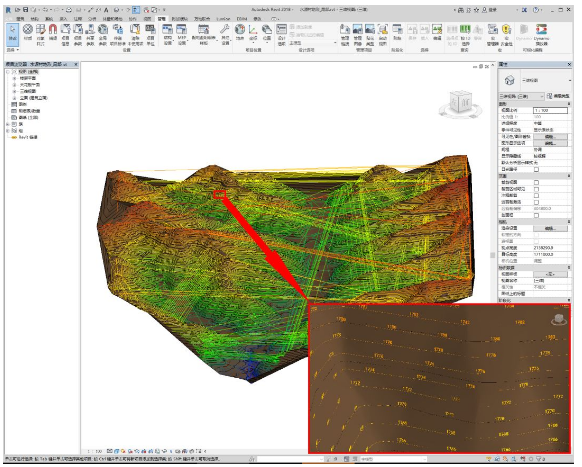

    高程點·放大
