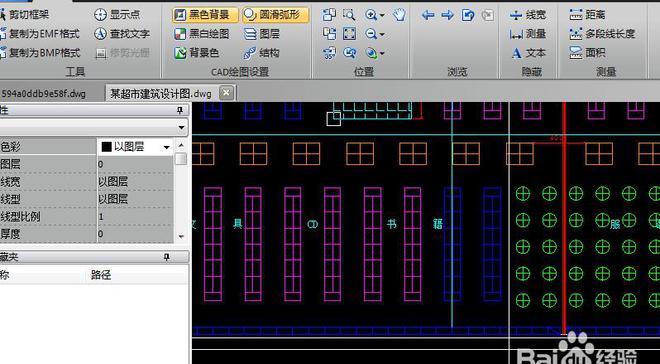

如何在CAD中顯示隱藏的圖形？概述：在使用CAD軟件進行設計和繪圖時，有時可能會遇到需要隱藏或顯示圖形的情況。隱藏圖形可以使設計更清晰，同時可以提高工作效率。本文將介紹如何在CAD中顯示隱藏的圖形，并提供一些技巧和建議，以幫助您更好地掌握這一功能。隱藏圖形是指將某些圖形或?qū)ο髲睦L圖界面中暫時移除，以便更好地查看和編輯其他部分。隱藏圖形可以用于處理復雜的設計或繪圖任務，以減少視覺干擾并提高工作效率。當某些部分需要暫時被隱藏時，可以使用CAD軟件提供的隱藏功能來實現。在CAD中，有幾種方法可以隱藏圖形。下面將介紹其中的幾種方法，并提供一些示例和技巧。1. 使用Layer功能：CAD軟件通常具有圖層（Layer）功能，可以通過將圖形放置在不同的圖層中來控制其可見性。通過將需要隱藏的圖形放置在一個單獨的圖層中，并將該圖層設置為不可見，即可實現隱藏效果。例如，如果您需要隱藏一些標注或文本，可以將它們放置在一個單獨的圖層中，并將該圖層設置為隱藏。2. 使用Block功能：在CAD中，Block是指多個圖形組合成一個整體的對象。通過將需要隱藏的圖形制作成一個Block，并將該Block設置為不可見，可以實現隱藏效果。這樣可以更方便地控制和編輯隱藏的圖形。3. 使用Clip等操作：CAD軟件通常還提供了一些其他的操作功能，如Clip、Slice、Section等。通過使用這些功能，可以將需要隱藏的圖形剪切、切割或分割，從而實現隱藏效果。例如，如果你需要隱藏一個復雜的機械裝置中的某個部件，可以使用Section功能將其切割并隱藏。除了以上幾種方法，還可以使用CAD軟件提供的一些快捷鍵和命令來實現隱藏圖形的操作。例如，可以使用快捷鍵Ctrl+H來隱藏或顯示選定的圖形，或者使用命令行輸入“hide”來調用隱藏功能。在進行圖形隱藏的同時，還需要注意一些細節和技巧。首先，應該將隱藏的圖形記錄在一個清單中，以便之后查找和恢復。其次，應該注意隱藏圖形對其他圖形的影響，避免隱藏后導致其他部分的錯位或錯誤。另外，如果需要頻繁地隱藏和顯示圖形，可以將這些操作設置為快捷鍵，以提高工作效率?？偨Y(jié)：通過使用CAD軟件提供的隱藏功能，可以將圖形隱藏或顯示，以便更好地進行設計和繪圖。本文介紹了幾種隱藏圖形的方法，并提供了一些技巧和建議。通過熟練掌握這些技巧，您將能夠更好地利用CAD軟件進行設計和繪圖工作，并提高工作效率。
