本文旨在介紹如何對大型CAD文件進行優化和清理工作。大型CAD文件通常包含大量的圖層、實體和構造元素，這些元素在設計和修改過程中會不斷積累，導致文件變得龐大而臃腫。優化和清理大型CAD文件可以提高工作效率，減少文件大小，同時保持良好的文件結構和性能。

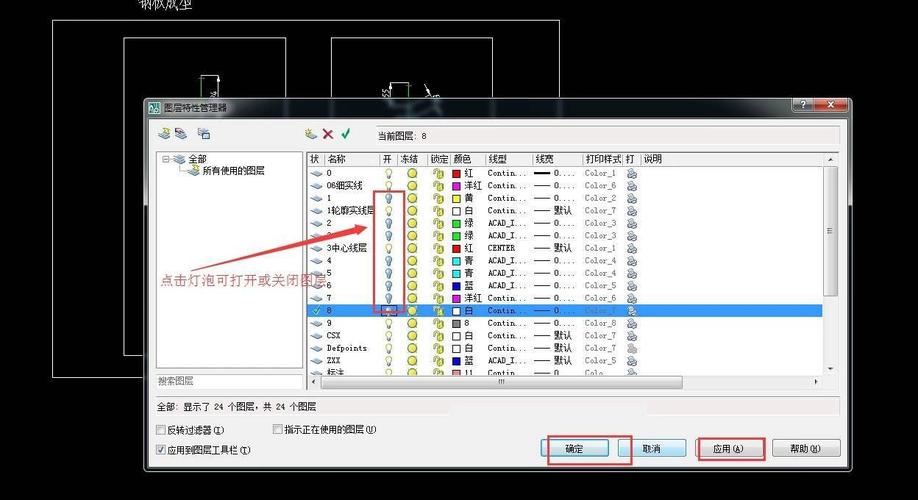

1. 移除不需要的圖層

在CAD文件中，圖層是組織和管理圖形對象的重要方式。但是，隨著設計和修改的進行，可能會產生許多不再需要的圖層。因此，第一步是檢查和移除不需要的圖層。可以通過選擇圖層并使用“刪除”命令來移除不需要的圖層。刪除圖層時需要小心，確保沒有誤刪除其他重要的圖層。

2. 刪除重復的實體

很多時候，CAD文件中會存在重復的實體，這些實體可能是在設計過程中的重復復制或錯誤操作導致的。刪除重復的實體可以減少文件大小，并且可以避免在編輯和修改過程中出現錯誤?？梢允褂肅AD軟件提供的工具或腳本來自動檢測和刪除重復的實體。

3. 清理未使用的塊和定義

在CAD設計中，可能會使用塊來組織和重復使用圖形元素。然而，隨著設計的變化，可能會產生一些未使用的塊和定義。清理未使用的塊和定義可以減少文件大小，并提高文件打開和保存的速度?？梢允褂肅AD軟件提供的工具來檢測和刪除未使用的塊和定義。

4. 刪除隱藏的實體和構造元素

在CAD文件中，可能會存在一些隱藏的實體和構造元素。這些元素在設計和修改過程中可能被隱藏起來，但仍然會占用文件空間。刪除隱藏的實體和構造元素可以減少文件大小，并提高文件的可讀性和性能。可以使用CAD軟件提供的命令或腳本來刪除隱藏的實體和構造元素。

5. 優化文件結構

優化文件結構是優化大型CAD文件的關鍵步驟之一。文件結構可以影響文件的打開、保存和編輯速度。建議將相關的圖層、實體和構造元素組織在一個邏輯的結構中，并使用塊和Xref（外部參照）來管理和重復使用圖形元素。優化文件結構可以提高文件性能，并使文件更易于管理和修改。

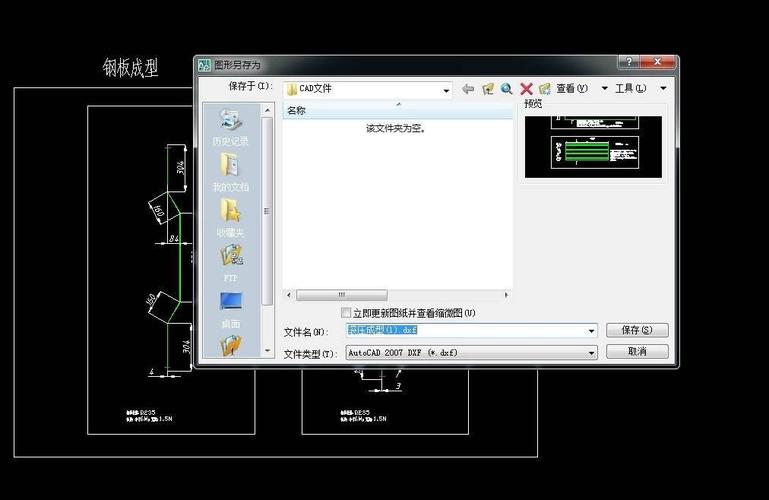

6. 壓縮文件大小

大型CAD文件通常會占用較大的存儲空間。為了減少文件大小，可以使用CAD軟件提供的壓縮命令或工具來進行文件壓縮。文件壓縮可以減少存儲空間的占用，并提高文件的傳輸和共享速度。在壓縮文件之前，建議先備份原始文件，以防止意外損壞或數據丟失。

7. 定期進行清理

最后，為了保持大型CAD文件的良好狀態，建議定期進行清理工作。隨著設計和修改的進行，文件會不斷積累和變大。定期清理可以幫助及時發現和解決問題，保持文件的良好性能和可讀性。

通過以上的優化和清理工作，可以有效地優化大型CAD文件，并提高工作效率。優化和清理大型CAD文件是一個持續的過程，需要定期進行，并密切關注文件的大小和性能。
