本文主要是討論在導入CAD文件時可能出現的SU（SketchUp）顯示問題，并提供相應的解決方法。CAD（Computer-Aided Design，計算機輔助設計）是一種廣泛應用于工程、建筑和制造等領域的設計工具，而SU是一種用于建模和渲染的三維建模軟件。

問題一：CAD文件導入后顯示不完整或存在缺失

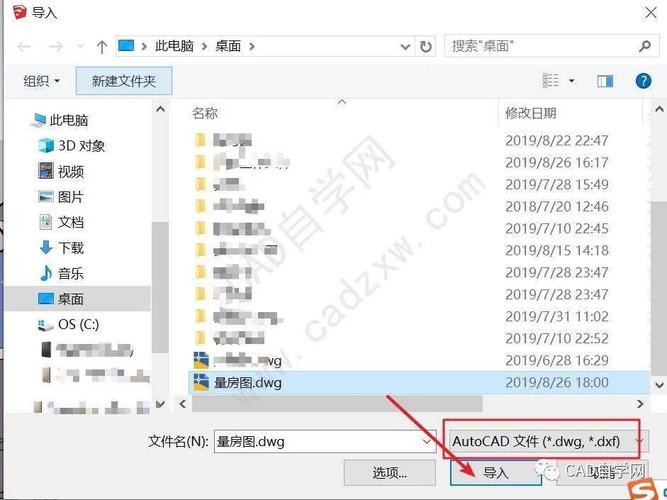

在導入CAD文件到SU時，有時會遇到某些元素?zé)o法正確顯示的問題，例如線條缺失、面片丟失等。這通常是由于不同軟件之間的兼容性問題所導致的。

解決方法：

1. 檢查CAD文件的版本：確保導入的CAD文件與SU兼容的版本相符。有時，不同版本的CAD文件可能會導致一些元素?zé)o法正確導入。

2. 導入時調整設置：在導入CAD文件時，嘗試調整導入設置，例如針對缺失的元素啟用或禁用某些選項。不同的CAD軟件和SU版本可能有不同的導入設置選項。

3. 導入前處理CAD文件：如果無法通過調整導入設置解決問題，可以嘗試在導入之前對CAD文件進行預處理。例如，在CAD軟件中手動修復缺失的元素、轉換成更常見的文件格式（如DWG），或使用其他CAD轉換工具。

問題二：CAD圖層顯示不正確

在CAD中，通常會使用圖層（Layer）來管理不同的元素和屬性。但是，在導入CAD文件到SU時，圖層可能會顯示不正確或無法正確分離。

解決方法：

1. 檢查圖層設置：在導入CAD文件時，確保正確設置圖層選項。有時，導入設置可能會影響到圖層的顯示和分離。

2. 在SU中調整圖層顯示：在SU中，可以嘗試調整圖層的顯示選項，例如設置透明度、線條顏色等。這樣可以幫助更好地區分不同的圖層和元素。

問題三：CAD文件導入后大小不正確

有時，導入CAD文件后，在SU中的大小可能會與預期不符，可能會出現縮放問題。

解決方法：

1. 檢查CAD文件單位：在導入CAD文件之前，確保文件的單位設置正確。SU通常會根據文件的單位進行相應的縮放。

2. 調整導入比例：在導入CAD文件時，可以嘗試調整導入比例選項，以便正確縮放導入的模型。

問題四：CAD文件導入后材質丟失

在CAD中，通常會使用材質（Material）來定義不同元素的外觀和質感。但在導入到SU時，可能會丟失一些材質信息。

解決方法：

1. 手動重新應用材質：在導入CAD文件后，可以手動重新應用材質到對應的元素上。這需要根據原始CAD文件的材質設置進行相應的調整。

2. 使用插件或擴展：SU有許多插件和擴展可以幫助自動重新應用材質。可以嘗試搜索適用于當前SU版本的相關插件或擴展，并按照其說明進行操作。

問題五：CAD文件導入后性能下降

導入大型或復雜的CAD文件可能會導致SU性能下降，例如運行緩慢、卡頓等。

解決方法：

1. 減少模型復雜度：在導入CAD文件之前，可以嘗試簡化或優化CAD模型的復雜度。例如，刪除重復的元素、簡化線條和面片的細節等。

2. 使用場景優化工具：SU有一些場景優化工具，例如“場景管理器”和“實例化”等。這些工具可以幫助減少模型的復雜度，提高SU的性能。

綜上所述，導入CAD文件時可能出現的SU顯示問題有很多解決方法。通過檢查CAD文件的版本和設置、調整導入設置、處理CAD文件以及應用合適的插件和工具，可以幫助解決這些問題，確保CAD文件能夠正確導入并在SU中正常顯示。
