3DMAX教程 | 如何快速標注CAD圖紙?

發布于:2025-01-15 07:50:02

BIM中文網

更多

本文將介紹如何快速標注CAD圖紙的方法和技巧。

在進行CAD圖紙標注時,有一些技巧可以幫助您提高效率和準確性。首先,確保您對CAD軟件的操作非常熟悉,了解其基本功能和快捷鍵。這將幫助您更快地完成標注任務。其次,清晰地理解圖紙的內容,包括尺寸、比例、標線和標注要求等。這些信息對于正確標注圖紙非常重要。

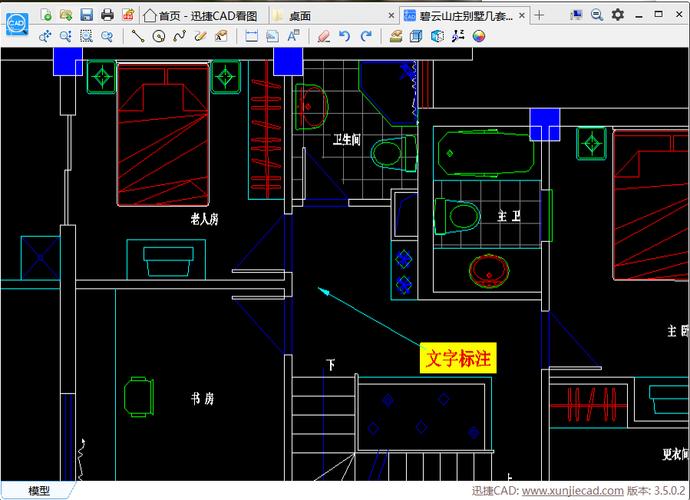

如何快速標注CAD圖紙? - BIM,Reivt中文網

準備工作

在開始標注之前,您需要準備一些工具和材料。首先,您需要一臺計算機,并安裝CAD軟件。確保該軟件是最新版本,并且您對其操作非常熟悉。其次,您需要一份清晰的CAD圖紙,可以在計算機上打開并編輯。最后,您需要一支數字化筆或其他標注工具,以便在圖紙上進行標注。

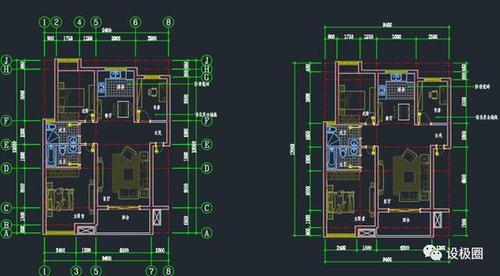

如何快速標注CAD圖紙? - BIM,Reivt中文網

標注方法

以下是一些快速標注CAD圖紙的方法和技巧:

1. 使用自動標注工具

大多數CAD軟件都提供自動標注工具,可以幫助您快速標注圖紙。這些工具可以根據圖紙的幾何特征自動生成標注。您只需選擇指定的特征,例如線段、圓形或弧線,然后CAD軟件將自動在圖紙上生成標注。這種方式可以節省大量時間和精力,特別是對于具有大量相似特征的圖紙。

2. 使用標注模板

標注模板是一種預先設計好的標注樣式,可以直接應用于圖紙。您可以根據需要創建自己的模板,或者使用CAD軟件提供的默認模板。使用模板可以確保標注的一致性和標準化,同時也可以減少您的工作量。

3. 使用快捷鍵

熟練掌握CAD軟件的快捷鍵可以大大提高您的工作效率??旖萱I是一些鍵盤組合,可以代替一系列的鼠標點擊操作。您可以在CAD軟件的幫助文檔中找到所有可用的快捷鍵,并根據自己的需要進行自定義設置。使用快捷鍵可以使標注過程更加流暢和高效。

4. 保持標注的一致性

在標注過程中,保持標注的一致性非常重要。使用相同的標注樣式、字體和尺寸可以使圖紙更易讀和易于理解。您可以在CAD軟件中創建和應用標注樣式,以確保標注的一致性。此外,定期進行質量檢查,確保標注的準確性和完整性。

5. 利用圖層和視圖

利用CAD軟件中的圖層和視圖功能可以幫助您更好地組織和管理圖紙。通過將不同的標注放置在不同的圖層上,您可以輕松地隱藏或顯示特定的標注。使用不同的視圖可以幫助您查看和編輯圖紙的不同部分。這些功能可以提高您的工作效率,并使標注過程更加有序和清晰。

總結

快速標注CAD圖紙需要一定的技巧和經驗。熟悉CAD軟件的操作和功能,準備必要的工具和材料,使用自動標注工具和標注模板,掌握快捷鍵和保持標注的一致性,以及利用圖層和視圖功能,都可以幫助您提高標注的效率和準確性。希望本文提供的方法和技巧對您有所幫助。
