本文將介紹如何修正CAD尺寸錯誤。CAD（計算機輔助設計）是一種廣泛應用于工程設計和制造中的軟件，它可以幫助工程師和設計師創建和修改復雜的圖形和模型。在CAD中，尺寸是非常重要的，它決定了設計的準確性和可行性。然而，尺寸錯誤是非常常見的，可能導致設計的不準確或者無法實現。因此，當發現CAD尺寸錯誤時，及時修正是非常重要的。

1. 檢查圖紙尺寸

第一步是檢查圖紙的尺寸。確保圖紙的比例是正確的，并且沒有被縮放或變形。在CAD軟件中，可以使用測量工具來測量圖紙上的尺寸，并與設計要求進行比較。如果發現圖紙尺寸錯誤，可以通過縮放、拉伸或變形來修正。

2. 驗證基準尺寸

基準尺寸是設計中的關鍵尺寸，它們通常是與其他尺寸相對應的參考點。當發現CAD尺寸錯誤時，首先要驗證基準尺寸的準確性?？梢允褂肅AD軟件的測量工具來檢查基準尺寸是否與設計要求一致。如果發現基準尺寸錯誤，可以通過修改相關尺寸或重新定位基準點來修正。

3. 檢查尺寸鏈

尺寸鏈?zhǔn)且幌盗邢嗷リP(guān)聯的尺寸，它們共同決定了設計的準確性。當發現CAD尺寸錯誤時，需要仔細檢查尺寸鏈的每個尺寸。確保每個尺寸都準確無誤，并且與其他尺寸之間沒有矛盾。如果發現尺寸鏈錯誤，可以通過調整相關尺寸或重新建立尺寸鏈來修正。

4. 使用CAD工具進行自動修正

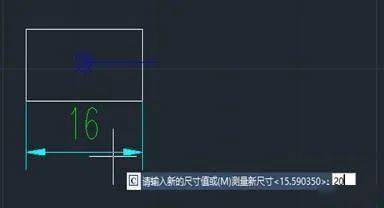

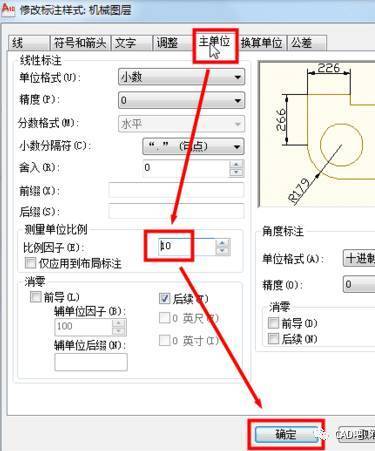

在CAD軟件中，常常提供了一些自動修正尺寸錯誤的工具。這些工具可以自動檢測和修正尺寸錯誤，大大減少了手動修正的工作量。例如，可以使用CAD軟件的尺寸編輯工具來自動調整和更新尺寸。但是，在使用這些工具時，要特別注意其準確性和適用性，以免引入更多的錯誤或?qū)е略O(shè)計的不合理。

5. 與相關人員進行溝通

當發現CAD尺寸錯誤時，及時與相關人員進行溝通是非常重要的。這些人員包括設計師、工程師或項目經理等。與他們共同討論尺寸錯誤的原因和修正方法，以確保最終修正的準確性和可行性。在與相關人員溝通時，要提供明確的尺寸錯誤描述和相關的圖紙和設計文件。

總結：修正CAD尺寸錯誤是確保設計準確性和可行性的關鍵步驟。通過檢查圖紙尺寸、驗證基準尺寸、檢查尺寸鏈、使用CAD工具進行自動修正以及與相關人員進行溝通，可以有效地修正CAD尺寸錯誤，并確保設計符合要求。
