本文主要介紹了草圖大師SU軟件中如何顯示組件軸線的方法。草圖大師SU是一款強大的三維建模工具，它廣泛應用于建筑設計、室內設計、產品設計等領域。組件軸線是指三維模型中每個組件的坐標系軸線，通過顯示組件軸線，可以方便地控制和調整組件的位置、旋轉和縮放等參數。

步驟一：打開組件

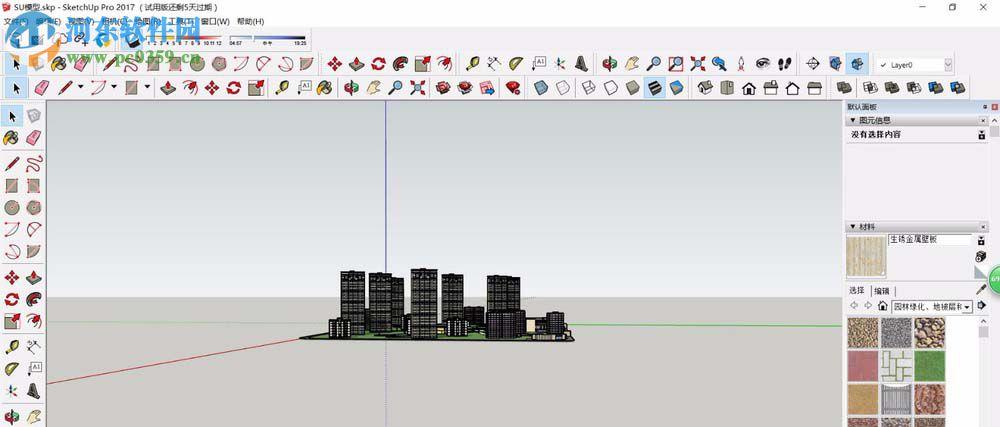

首先，我們需要打開一個已有的組件文件，或者創建一個新的組件文件。在草圖大師SU界面的左上角，點擊“文件”菜單，選擇“打開”或“新建”選項。在彈出的對話框中，選擇對應的文件或類型，并點擊“打開”或“創建”按鈕。

步驟二：顯示組件軸線

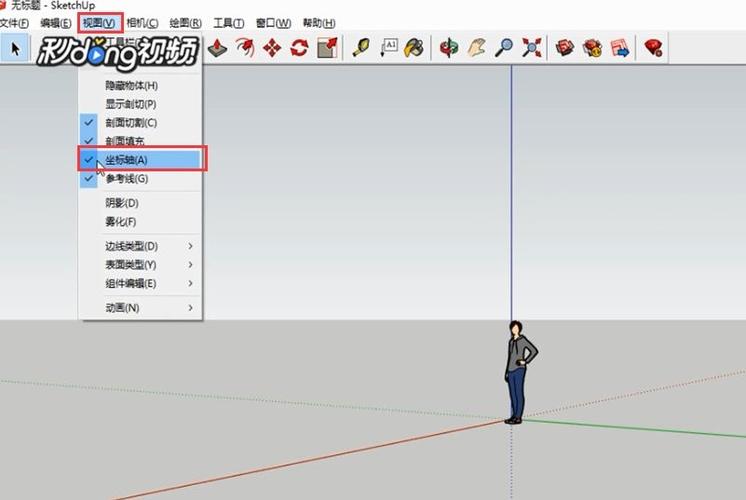

打開組件文件后，我們需要在草圖大師SU界面中顯示組件軸線。點擊工具欄中的“查看”菜單，選擇“組件軸線”選項。如果該選項未被選中，點擊即可顯示組件軸線。

步驟三：調整組件軸線的顯示

顯示組件軸線后，我們可以根據需要進行調整。在草圖大師SU界面的右側面板中，找到“組件”標簽頁。在該標簽頁中，我們可以找到“軸線”選項。點擊該選項，可以進一步調整組件軸線的顯示方式。

調整軸線顏色

草圖大師SU默認情況下，組件軸線的顏色為紅綠藍三色。如果需要調整軸線的顏色，可以點擊“顏色”選項，并在彈出的對話框中選擇自定義顏色。點擊“確定”按鈕后，組件軸線的顏色將會發生相應的變化。

調整軸線形式

除了調整軸線的顏色，我們還可以調整軸線的形式。在“軸線”選項中，可以選擇軸線的形式，包括直線、箭頭、球體等。點擊對應的形式選項后，組件軸線的形式將會發生相應的變化。

調整軸線大小

草圖大師SU還允許調整組件軸線的大小。在“軸線”選項中，我們可以找到“大小”選項。點擊該選項后，可以調整軸線的大小。調整時，可以直接在軸線上拖動鼠標進行調整，也可以在彈出的對話框中輸入具體數值進行調整。

步驟四：控制和調整組件

當顯示組件軸線后，我們可以通過軸線來控制和調整組件。每個組件的軸線都有三個方向，分別對應X、Y、Z軸。通過拖動軸線上的箭頭，可以實現組件在相應方向上的移動。通過拖動軸線上的圓環，可以實現組件的旋轉。通過拖動軸線上的方塊，可以實現組件的縮放。

步驟五：保存并導出文件

當完成組件的調整后，我們需要保存并導出文件。在草圖大師SU界面的左上角，點擊“文件”菜單，選擇“保存”或“另存為”選項。在彈出的對話框中，選擇文件保存的路徑和名稱，并點擊“保存”按鈕。如果需要導出文件為其他格式，可以點擊“文件”菜單中的“導出”選項，選擇對應的導出格式，并進行相應的設置和操作。

總結：通過以上步驟，我們可以在草圖大師SU軟件中方便地顯示和調整組件軸線，并通過軸線來控制和調整組件。顯示組件軸線能夠提高建模效率，同時也方便后續的修改和編輯。希望本文對草圖大師SU的使用者有所幫助。
