眾所周知，Revit中對圖元進行配筋是按照此圖元是建筑構件還是結構構件來區分的，而并不是大家以為的材質區分，比如一個構件，就算它不是混凝土的材質，只要它屬于結構柱或者結構梁，那它就可以進行配筋，同樣的道理，即使一個構件是混凝土材質，如果它是建筑樓板或者建筑柱，那它同樣不可以進行配筋。

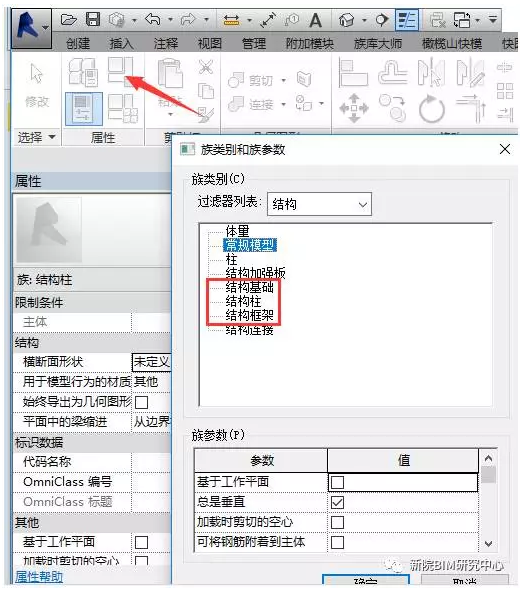

所以，如果用新建常規模型創建的族導入到項目中后想進行配筋的話，第一種方式就是，將她改為結構構件，方法為：打開族類別和族參數對話框，將族類別改為結構柱、結構框架或者結構基礎，然后載入到項目中之后就可以進行配筋了；

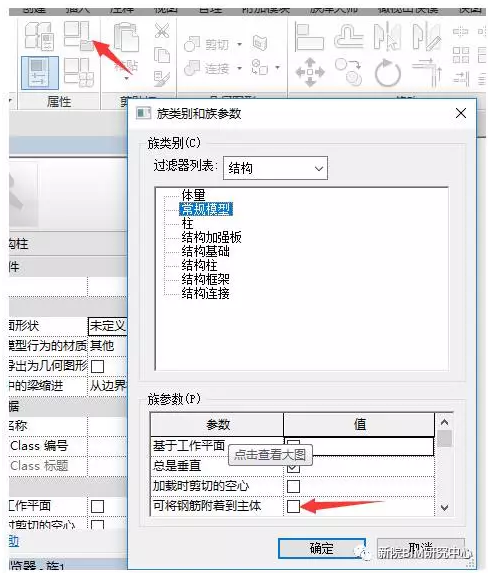

第二種方式也很簡單，同樣打開族類別和族參數對話框，不需要改族類別，直接在下面有一個選項，可將鋼筋附著到主體，此選項默認是不勾選的，我們手動將此選項勾選，然后導入到項目中之后即可進行配筋。
